Produkt-Highlight PRODEX 2019

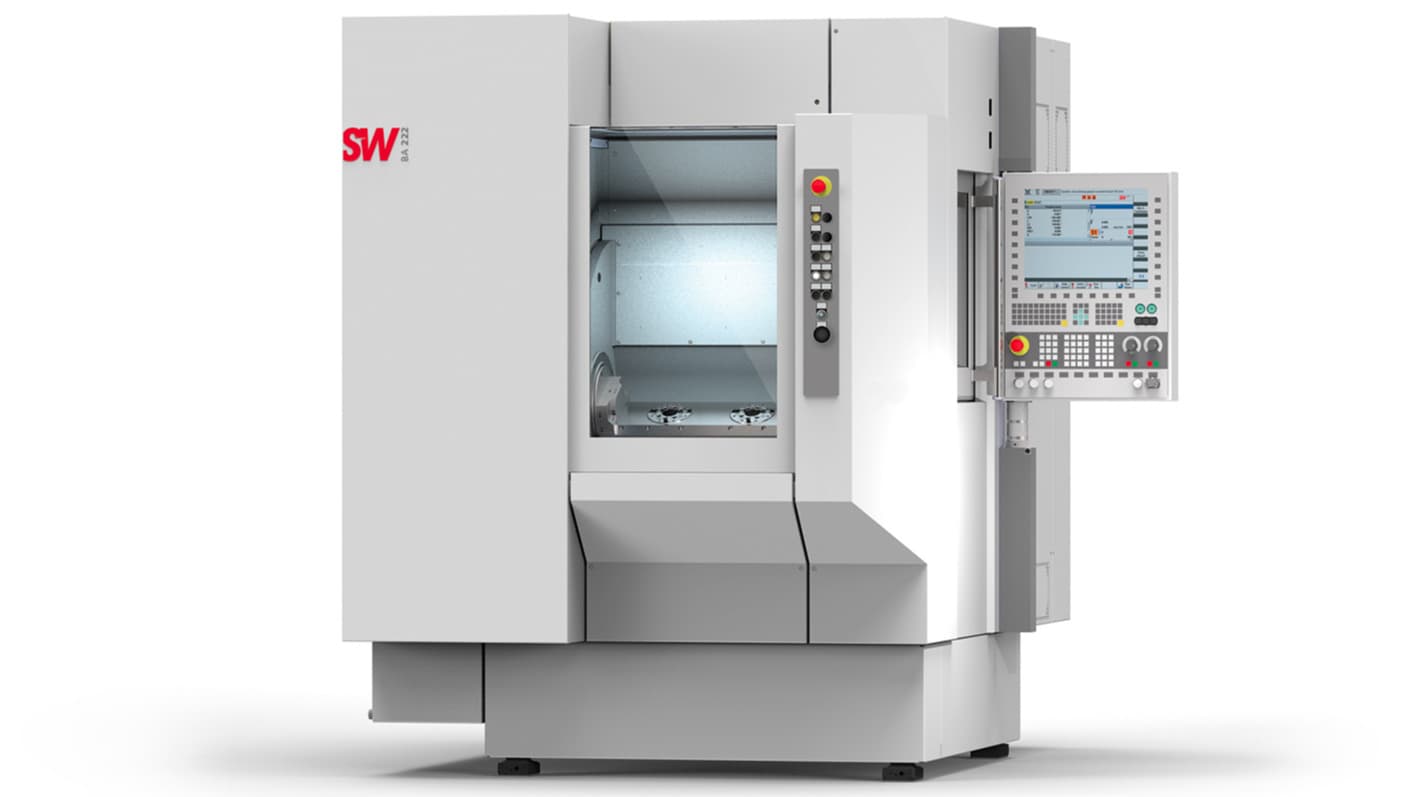

BA 222 - Kleine Werkstücke zweispindlig zerspanen

Das zweispindlige Bearbeitungszentrum BA 222 mit einer Arbeitsraumgröße von 200 x 350 x 300 mm pro Spindel setzt neue Maßstäbe bei der 4- und 5-achsigen Bearbeitung. Auf nur 4 m² Aufstellfläche fertigen Sie mit äußerst hoher Geschwindigkeit kleine Stahl-, Guss- und Leichtmetallwerkstücke.

  • BA 222 - Positioniergenauigkeit bei höchsten Bearbeitungsgeschwindigkeiten garantiert
    BA 222 - Positioniergenauigkeit bei höchsten Bearbeitungsgeschwindigkeiten garantiert

Garantierte Stabilität der Prozess

Der SW patentierte Monoblock als tragendes Maschinenbett bildet die Grundlage für Stabilität und Genauigkeit. Auch die hohe Systemsteifigkeit der Bearbeitungseinheit durch Box-in-open-Box-Konstruktion sowie das direkte absolute Wegmesssystem in allen Achsen gewährleisten stabile Prozesse. Die BA 222 verspricht damit auch bei höchsten Bearbeitungsgeschwindigkeiten eine Positioniergenauigkeit mit einer garantierten Abweichung von weniger als 0,006 mm. Mit einem Kv-Faktor von 5 und einem Ruck von 500 m/s³ ist die BA 222 besonders für hochpräzise Bewegungen geeignet.



Eigenschaften

  • Zweispindliges Bearbeitungszentrum für magnetische und nichtmagnetische Werkstoffe
  • Spindelabstand 200 mm
  • Aufstellfläche 4 m²
  • 5-Achs-Simultanbearbeitung
  • Maximale Beschleunigung bis 20 m/s²
  • Schwenkträgersystem mit Planverzahnung als Q-Achse
  • Werkstückaufnahme in zwei unabhängigen, direktgetriebenen Rundachsen
  • Maschinenbett als SW-patentierter Monoblock
  • 3-Achseinheit als Box-in-open-Box-Konstruktion
  • Hochdynamische flüssigkeitsgekühlte HSK-A40

Motorspindeln in AC-Synchron-Technik

  • Spindeldrehzahl bis 36.000 min-1 (HSK-E40)
  • Gantryantrieb in der Y-Achse zum vollständigen

Ausgleich außermittiger Belastungen

  • Prozessoptimierung vor Ort und bei SW
  • Maximaler Ruck 500 m/s³
