Ein Spezialist für die Herstellung von sehr kleinen Alufrästeilen wollte seine Produktion effizienter gestalten. Erfahren Sie, wie das Unternehmen jetzt alle digitalen Fertigungsdaten zentral verwalten und abrufen kann, und dadurch seine Fertigungsprozesse rationalisierte.
Produktion soll effizienter werden
Die Bärtschi Mechanik GmbH aus Birrhard gilt als Spezialist für die Herstellung von sehr kleinen Alufrästeilen, insbesondere für Gehäuse für die Elektronik und Forschung. Aufgrund gestiegener Marktanforderungen musste die Produktion effizienter gestaltet werden. Ein wichtiger Schritt hierzu war die Investition in die 3D CAD/ CAM Software TopSolid 7. Das Team von Missler Software Switzerland AG hat die Einführung erfolgreich begleitet.
Schon bald nach der Firmengründung wurde ein CNC-Bearbeitungscenter angeschafft. Kurz darauf wurde aber klar, dass ein CAM-System zum Programmieren unumgänglich ist. Damals wurde ein 2.5D CAM angeschafft. Dieses einfache CAM-System leistete einige Jahre gute Dienste, konnte aber mit der Entwicklung in der CAD/CAM Branche leider nicht mithalten.
Schnell wurde klar, dass ein neues 3D CAD/CAM System nötig war. Die Wahl fiel auf TopSolid 7, da diese Software eine vollintegrierte CAD/CAM Lösung bietet. Das heisst, man arbeitet auf derselben Bedieneroberfläche; es gibt keine Schnittstelle zwischen CAD und CAM. Da die Bärtschi Mechanik auch selber konstruiert, bringt diese durchgängige Lösung enorme Vorteile.
TopSolid 7 mit integriertem PDM
Ein weiterer grosser Vorteil von TopSolid 7 ist das bereits integrierte PDM. Dank dem PDM ist es möglich das System, sei es auf der CAD oder auf der CAM Seite, flexibler anzupassen. Durch die Kombination von CAD/CAM und PDM lassen sich kundenspezifsche Vorlagen, Werkzeuglisten, Rüstdokumente etc. einfach generieren.
Die Bärtschi Mechanik hat nach der Installation von Topsolid 7 auch schnell festgestellt, dass die Abläufe beim Einrichten von wiederkehrenden Teilen nicht optimal waren, respektive es ging zu viel Zeit bei der Suche nach Werkzeugen verloren. Insbesondere bei den sehr kleinen Werkzeugen, mit Durchmessern kleiner als ein Millimeter. Bei so kleinen Werkzeugen ist eine eindeutige, optische Identifizierung nicht mehr möglich.

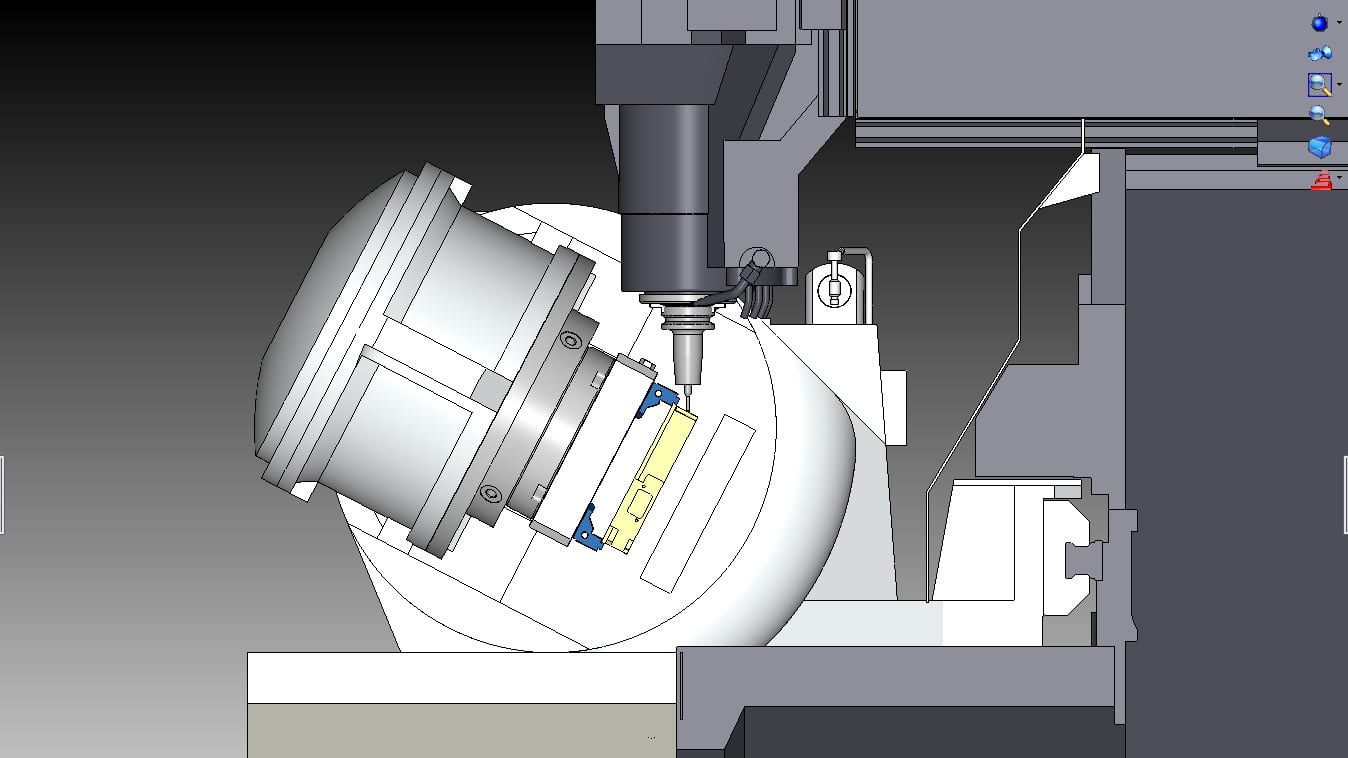

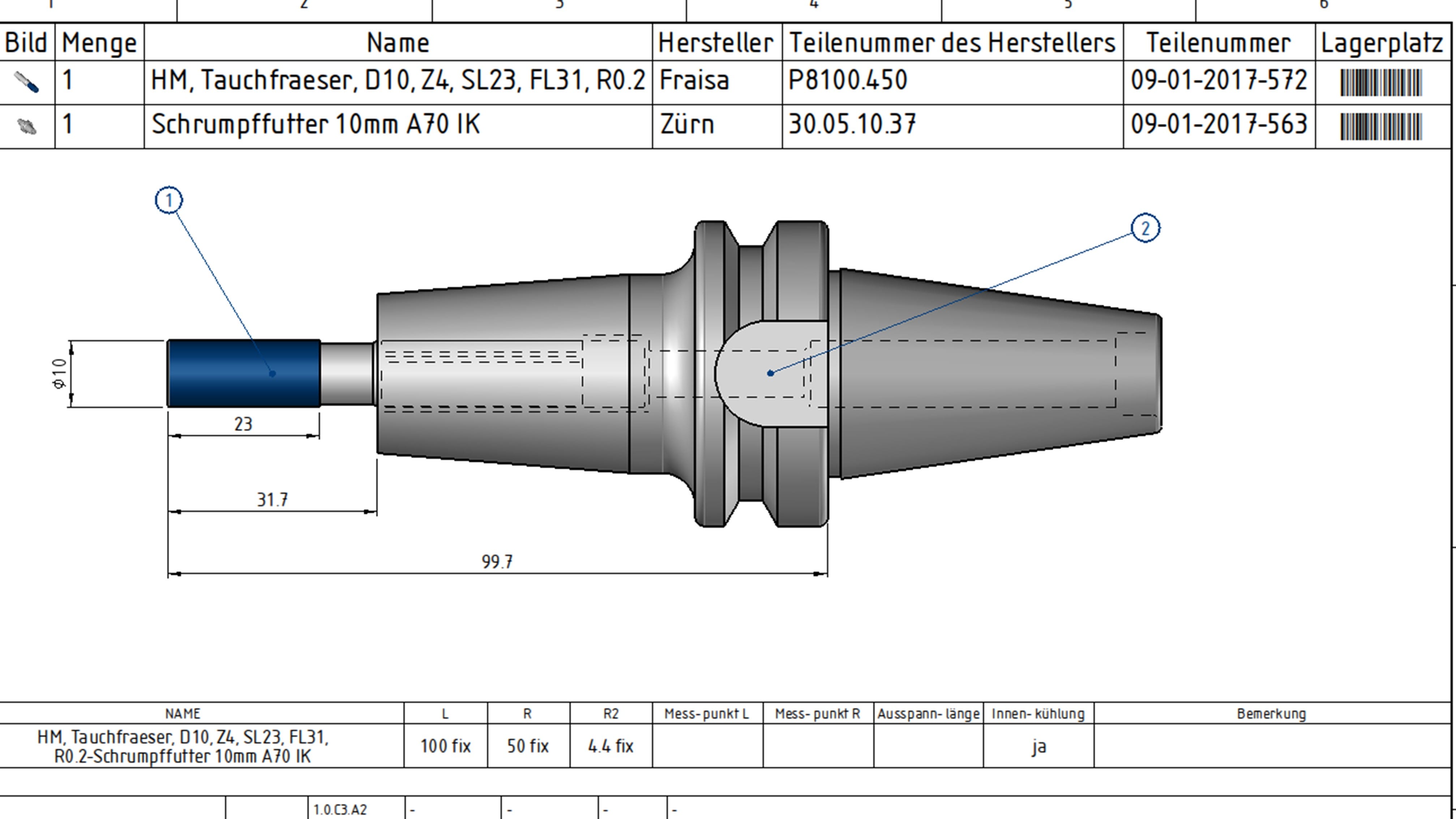

Das hat die Firma Bärtschi Mechanik dazu bewogen, eine Werkzeugliste mit Lagerort der Werkzeuge zu kreieren. Mit Unterstützung des Teams von Missler Software Switzerland konnte eine Werkzeugverwaltung inkl. Werkzeugliste erstellt werden, welche das rasche und eindeutige Rüsten der Werkzeuge pro Auftrag ermöglicht. Die Werkzeugliste wird anhand der Daten von CAM-Programm automatisch generiert. Die Werkzeuglisten basieren auf drei Bibliotheken: Erstens den Werkzeugaufnahmen. Hier sind die genauen CAD Modelle der verwendeten Aufnahmen mit entsprechender Identifikation abgelegt. Zweitens den Schneidwerkzeugen. Hier sind alle Schneidwerkzeuge abgelegt, geometrisch genau definiert mit Schneidenlängen, Eckenradien, Fasen etc., damit später das Bauteil auch im kleinsten Detail der Simulation im CAM entspricht. Drittens den Komplettwerkzeugen. Hier sind die «verheirateten» Werkzeuge abgelegt. Das heisst, Aufnahmen und Schneidwerkzeuge mit definierter Ausladung zusammengebaut. Jedes Modell eines Komplettwerkzeuges wird in der Werkzeugliste mit den entsprechenden Identifikationsdaten auch bildlich dargestellt. Desweiteren werden diese Modelle für die Maschinensimulation verwendet. Der Aufbau solcher Bibliotheken nimmt Zeit in Anspruch, aber die deutliche Reduktion des Zeitaufwandes beim Einrichten zahlt sich aus. Ausserdem entstehen durch die eindeutige Werkzeugdefinition keine Missverständnisse, was massgeblich zu einer sicheren Reproduzierbarkeit der Produkte beiträgt.
«Nach Gesprächen mit unseren Partnern, die mit anderen CAD Systemen ohne PDM konstruieren und später mit grossem Aufwand ein PDM dazu kaufen und anpassen mussten, wurde uns klar, dass das bereits integrierte PDM im TopSolid 7 ein enormer Vorteil ist. Auch dank dieses PDM’s ist es möglich das System, sei es auf der CAD oder auf der CAM Seite, dem Kundenwunsch noch flexibler anzupassen. Das war die richtige Entscheidung!»
- Jean-Paul Bärtschi -
TopSolid
TopSolid ist eine integrierte CAD/ CAM-Lösung zur Konstruktion und Fertigung beliebiger Geometrien und Baugruppen. TopSolid stellt eine digitale Prozesskette zur Verfügung, mit Hilfe derer Daten importiert, Teile und Baugruppen konstruiert, dimensioniert, geändert, programmiert, simuliert, hergestellt und kontrolliert werden können. Um den zentralen TopSolid-Kern sind die verschiedenen Module und Services angeordnet. Die während des Einführungsprojektes und im anschliessenden Betrieb benötigten Dienstleistungen werden durch Missler Software Switzerland AG erbracht.
