Gewindefräser für CNC-Drehmaschine

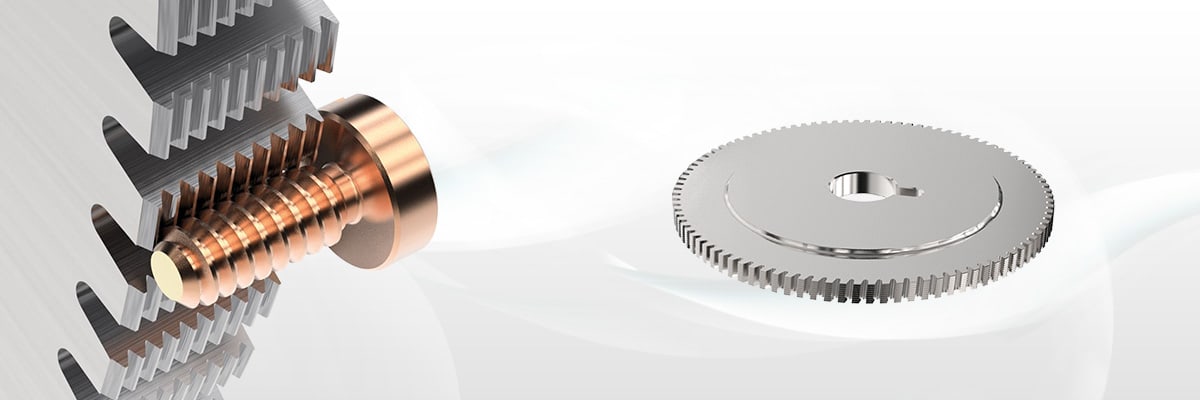

Bei der Gewindebearbeitung durch Polygonaldrehen handelt es sich um ein spanabhebendes Bearbeitungsverfahren, das es ermöglicht, Aussengewinde an zylindrischen Werkstücken zu erstellen. Die ausgeführten Gewinde entsprechen im Allgemeinen den NIHS-Normen oder metrischen Normen, es sind jedoch auch andere Gewindeformen erlaubt. Sehr feine Abstände (ab 0,08 mm) sind möglich. Es gilt folgendes Prinzip: Das Werkzeug, ein Zirkulärfräser mit vielzahnigem Profil und einem Durchmesser von 40 oder 45 mm, dreht sich in entgegengesetzter Richtung zum Werkstück. Das Rotationsverhältnis beträgt im Allgemeinen „1“. Wenn also das Werkstück eine Umdrehung ausführt, führt der Fräser ebenfalls eine Umdrehung aus.

Der Fräser wird zunächst tangential zum Werkstück ausgerichtet und gräbt sich anschliessend in dieses ein, um die gewünschte Gewindetiefe zu erzielen. Die Zyklusdauer liegt häufig unterhalb von einer Sekunde.

Bekannte Fertigungsqualität von Louis Bélet

Bei der Fertigung der Gewindefräser für CNC-Drehmaschinen wenden wir die gleichen Qualitätsstandards wie für unsere anderen Werkzeuge an:

• Bereits beim Entwurf des Werkzeugs machen wir uns engste Toleranzen zur Pflicht.
• Die Auswahl des Fräsersubstrats erfolgt nach zahlreichen Tests.
• Die Berechnung des Werkzeugprofils erfolgt derart, dass Verformungen der Gewindeteile kompensiert werden.

Ausgezeichnete Gewindeteile

Das Feedback unserer Kunden, die diesen Fräsertyp bereits verwenden, bestärkt uns in unseren Entscheidungen:

« Das Profil ist perfekt, auch innerhalb der engsten Toleranzen. Das bestätigt sich auch über die Zeit »

« Das Ergebnis überzeugt uns. Das Gewinde ist sauber und entspricht den ISO-Spezifikationen. »

Ab sofort im Katalog

Die deutliche Erhöhung unserer Produktionsmittel ermöglicht es uns, unseren Kunden diesen Werkzeugtyp im Katalog unter der Artikelnummer 5000 anzubieten. Die Abmessungen eignen sich für die gängigsten Polygonaldrehmaschinen, andere Abmessungen sind selbstverständlich möglich. Für weitere Auskünfte stehen wir Ihnen gerne zur Verfügung.
