Schnell und einfach auf IKZ umrüsten

Die Rego-Fix AG, weltweit bekannter Spezialist für innovative Werkzeugspannsystem, präsentiert zur Messe PRODEX in Basel vom 14.-17.05.2019 in Halle 1.1, Stand L03, ihr Nachrüstsystem reCool für innere Kühlmittelzufuhr (IKZ). In der aktuell optimierten Ausführung eignet es sich zum Einsatz für rotierende Werkzeuge ab 3 mm Durchmesser.

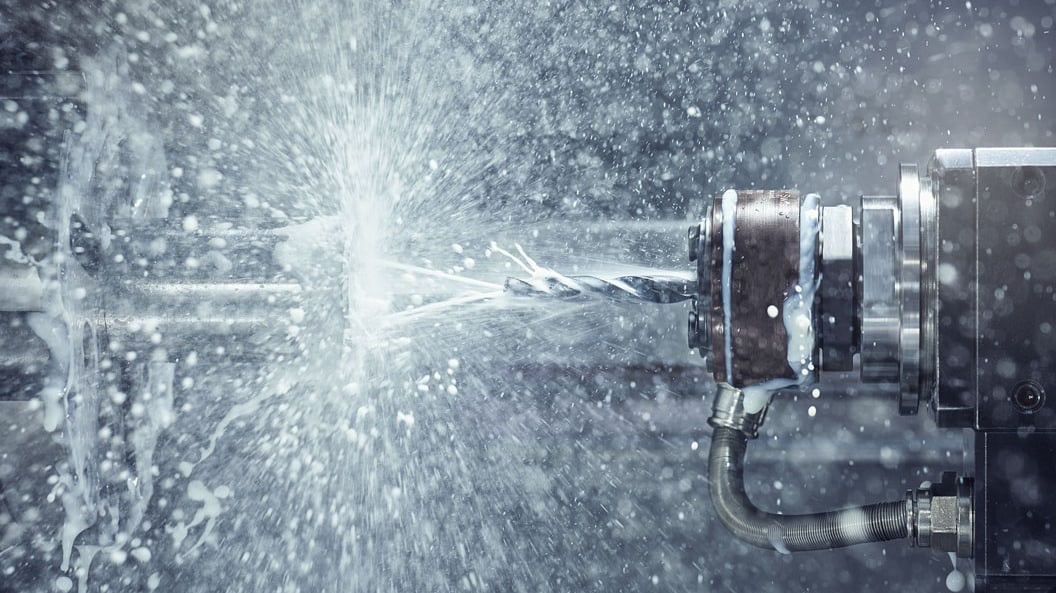

reCool ist zum Umbau auf Werkzeugstationen für angetriebene Werkzeuge auf bewährten Revolver- und Langdrehmaschinen und auf Drehzentren ausgelegt. Bei minimalem Zeit- und Arbeitsaufwand lassen sich einzelne Werkzeugstationen damit um- und nachrüsten. Über kurze Leitungen gelangen Öl und Kühlemulsionen von der äusseren Kühlmittelzufuhr in das System reCool. Dort werden sie durch die Spannzange in die inneren Kühlkanäle des eingespannten Werkzeugs geleitet.
Das Nachrüstsystem eignet sich für Kühlöl und -emulsion bis 100, optional bis 150 bar Druck. Es arbeitet zuverlässig und prozesssicher bis 12 000 min-1. Für die Grössen ER 11 bis ER 40 (6 000 min-1) sowie für ERM 11 bis ERM 25 stehen Varianten zur Verfügung.

Innere Kühlmittelzufuhr bietet zahlreiche Vorteile speziell beim Bearbeiten mit angetriebenen Bohr- und Fräswerkzeugen. Das unter hohem Druck zugeführte Kühlmittel spült die Späne problemlos aus dem Schneideneingriff, insbesondere aus tieferen Bohrungen oder tiefen Nuten. Das vermeidet Schneidenausbrüche, minimiert den Werkzeugverschleiss und sorgt somit für höhere Prozesssicherheit. Die Werkzeugschneiden werden zuverlässig gekühlt. Auch bei wechselnden Bearbeitungen, zum Beispiel Fräsen auf Oberflächen und in tiefen Taschen oder Nuten, gelangt das Kühlmittel immer zuverlässig auf die Werkzeugschneiden. Die Menge des zugeführten Kühlmittels kann exakt auf die jeweilige Bearbeitung abgestimmt werden.

Ihre Vorteile von Innenkühlung mit reCool

• Optimale Kühlung der Schneide: verbesserte Werkzeugstandzeit, Reduzierung der Durchlaufzeit
• Ausgezeichnete Spanabfuhr
• Keine Streu- und Sprühverluste
