Ultrahochvakuum-System für XFEL

Vor den Experimentierlinien am europäischen Röntgenlaser XFEL steht ein Ultrahochvakuum (UHV) System. REUTER TECHNOLOGIE hat diese Front Ends, so genannte Elektronen-Stop-Einrichtungen, gemeinsam mit dem Kunden entwickelt, hergestellt, im Reinraum montiert, partikelarm gereinigt und geprüft.

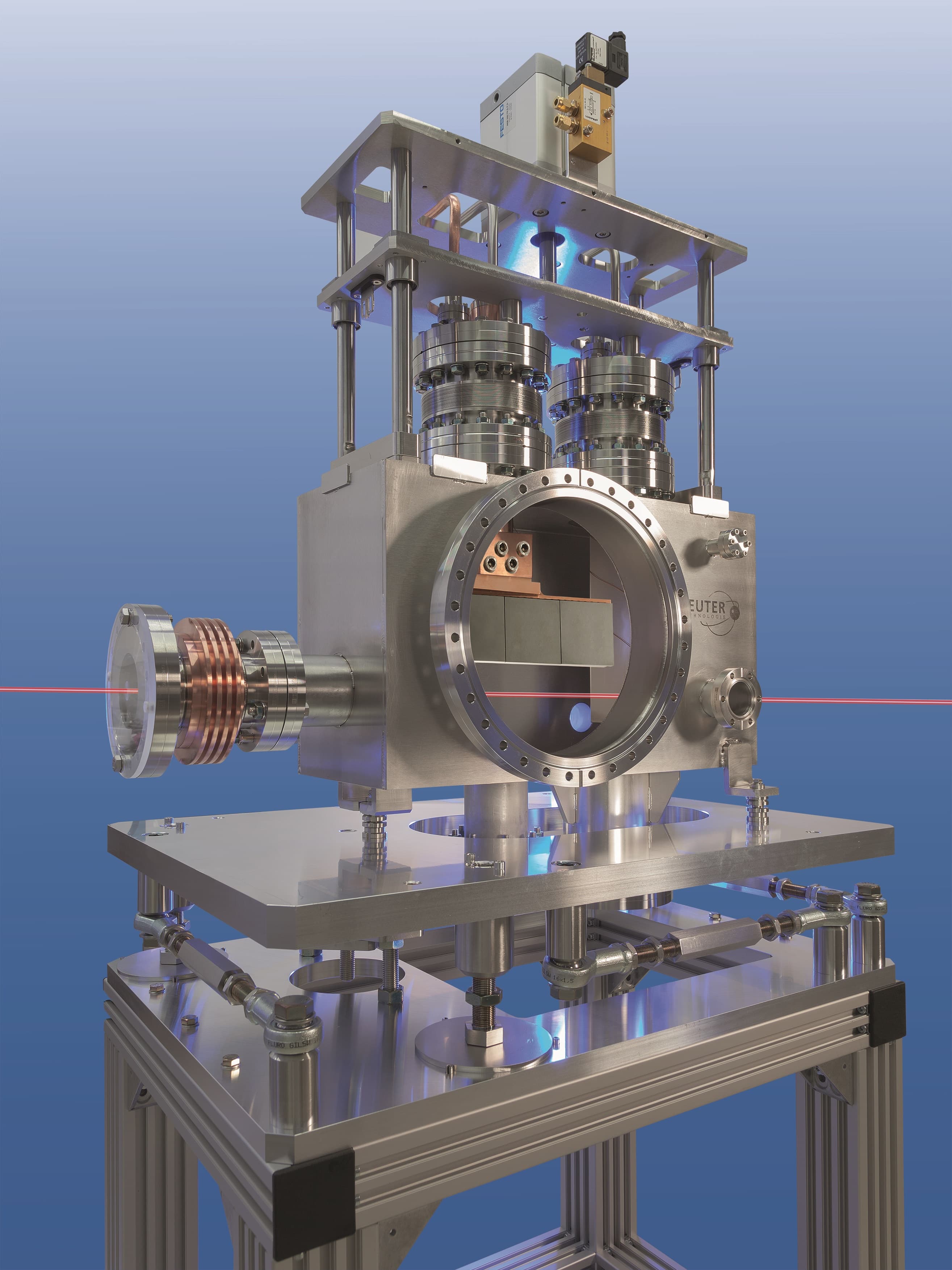

  • Front End (Strahlabschalter für Röntgenlaser XFEL in Hamburg)
    Front End (Strahlabschalter für Röntgenlaser XFEL in Hamburg)

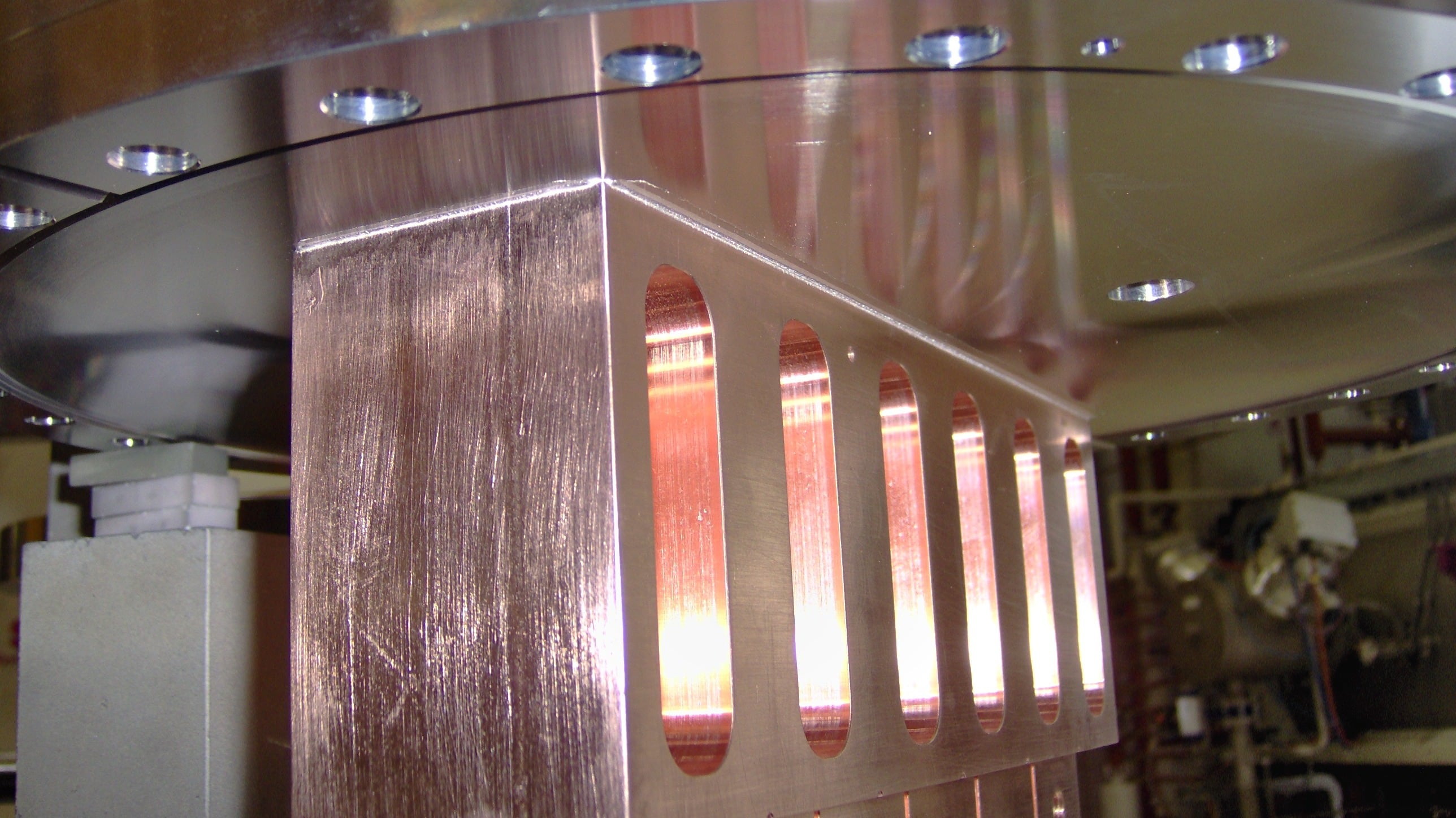

  • Kupferabsorber mit vakuumgelöteten Borcarbid-Platten zur Abschaltung des Röntgenlaserstrahls
    Kupferabsorber mit vakuumgelöteten Borcarbid-Platten zur Abschaltung des Röntgenlaserstrahls

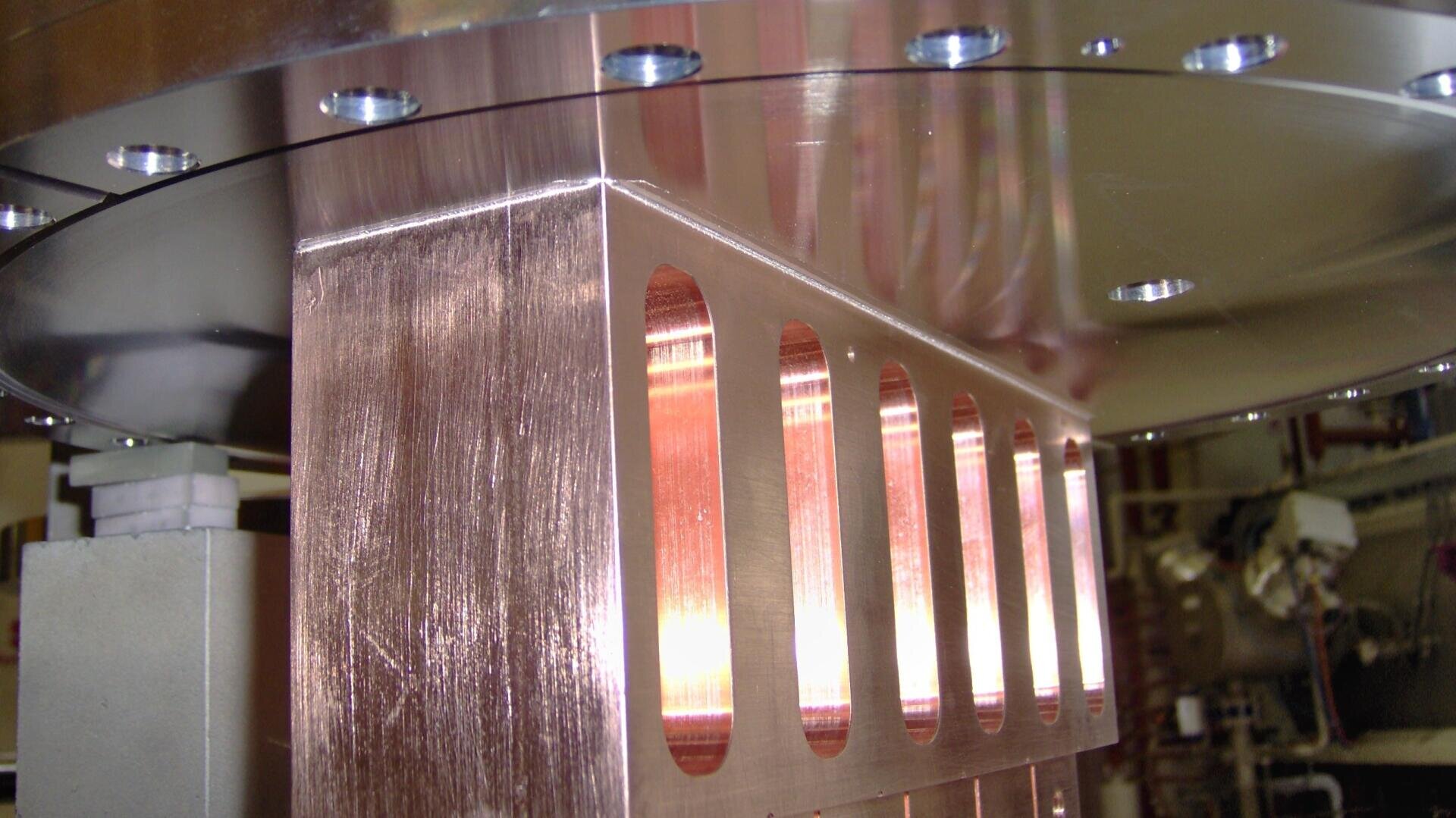

  • Blick auf Lötnaht des vakuumgelöteten Absorbers auf Edelstahlplatte
    Blick auf Lötnaht des vakuumgelöteten Absorbers auf Edelstahlplatte

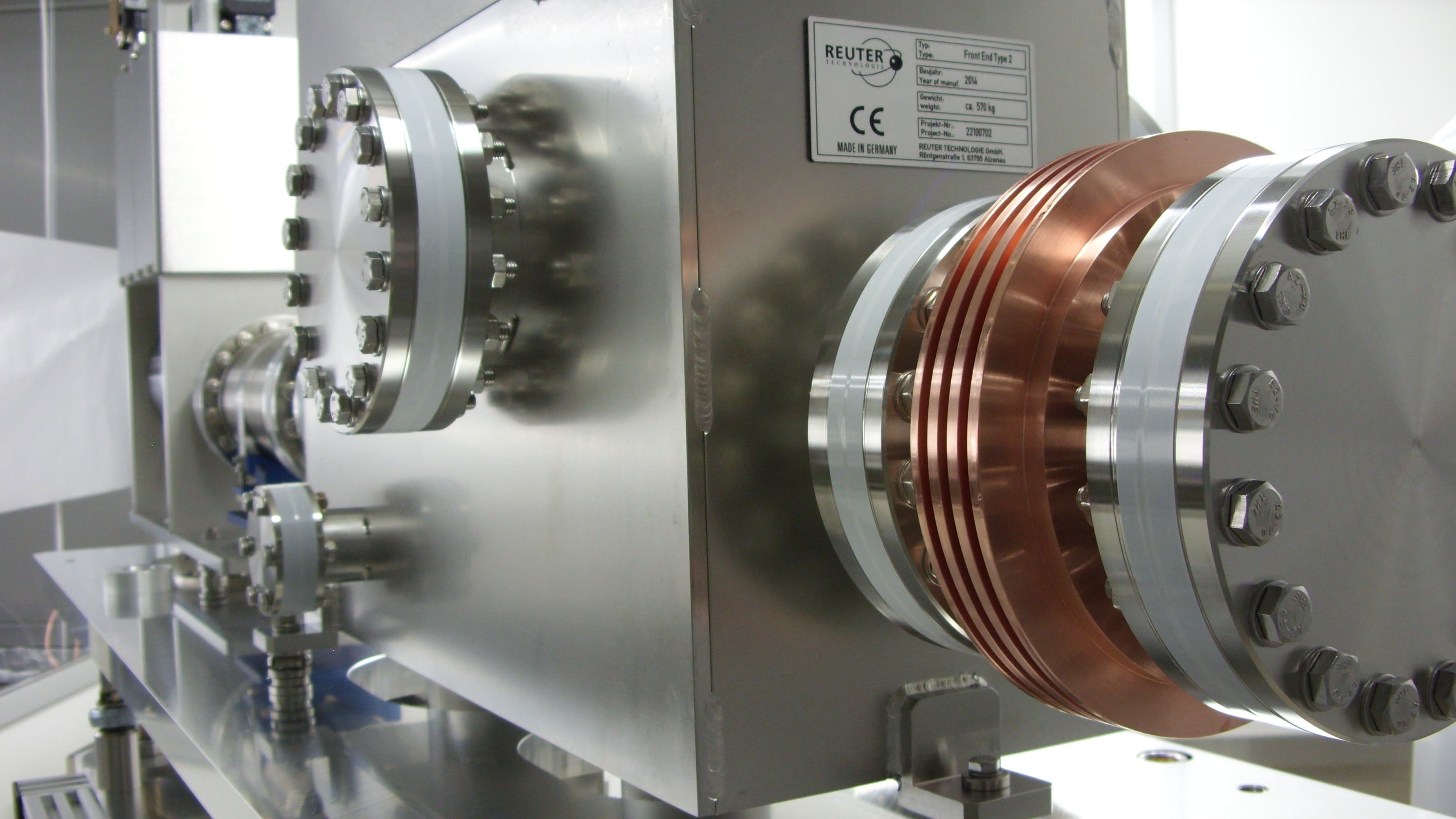

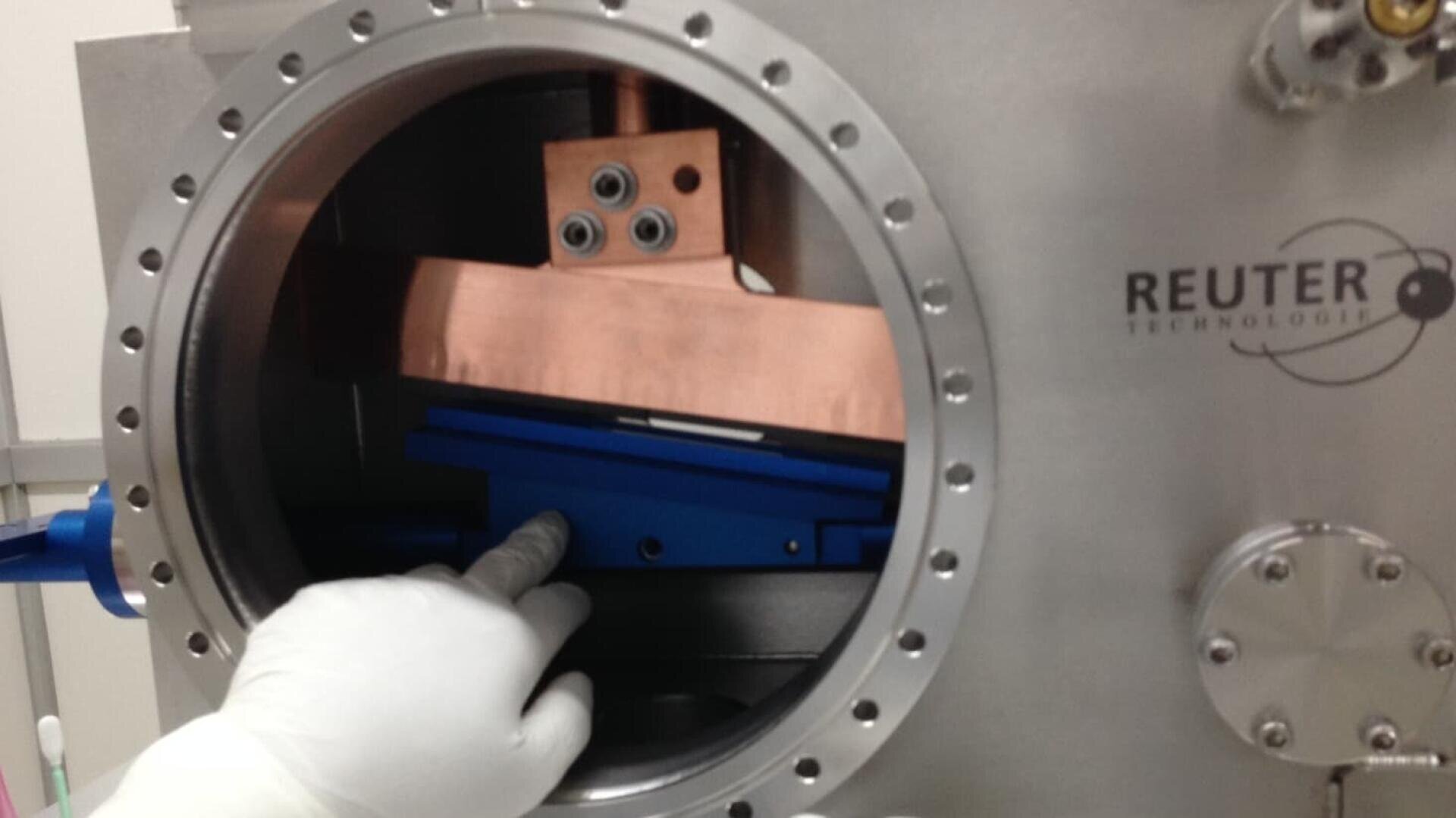

  • Blick auf Vakuumkammer mit Absorber innen und vakuumgelöteter Wolframscheibe
    Blick auf Vakuumkammer mit Absorber innen und vakuumgelöteter Wolframscheibe

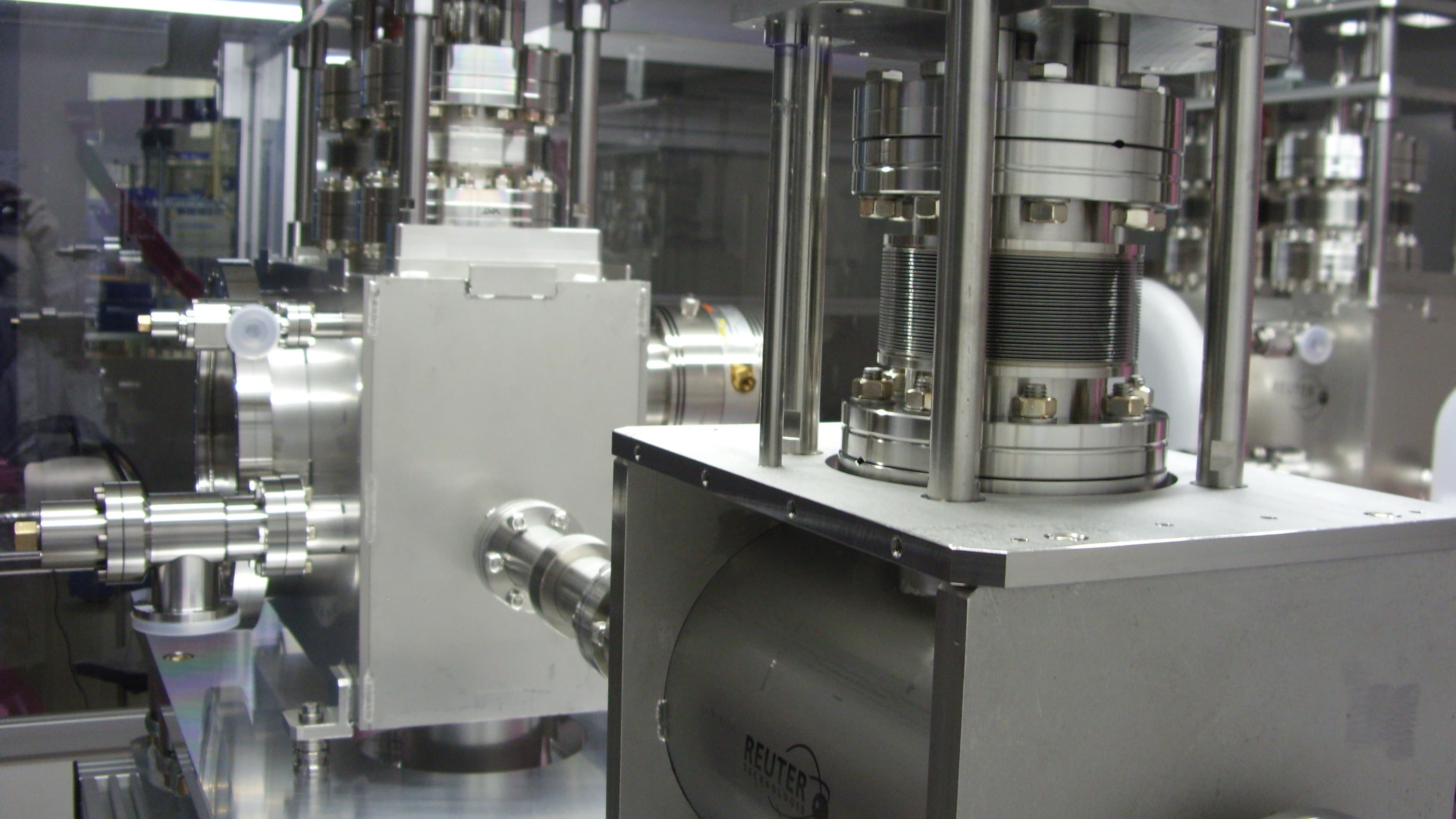

  • Blick in die Reinraummontage zur partikelarmen Reinigung (siehe Dienstleistungs-Highlight)
    Blick in die Reinraummontage zur partikelarmen Reinigung (siehe Dienstleistungs-Highlight)

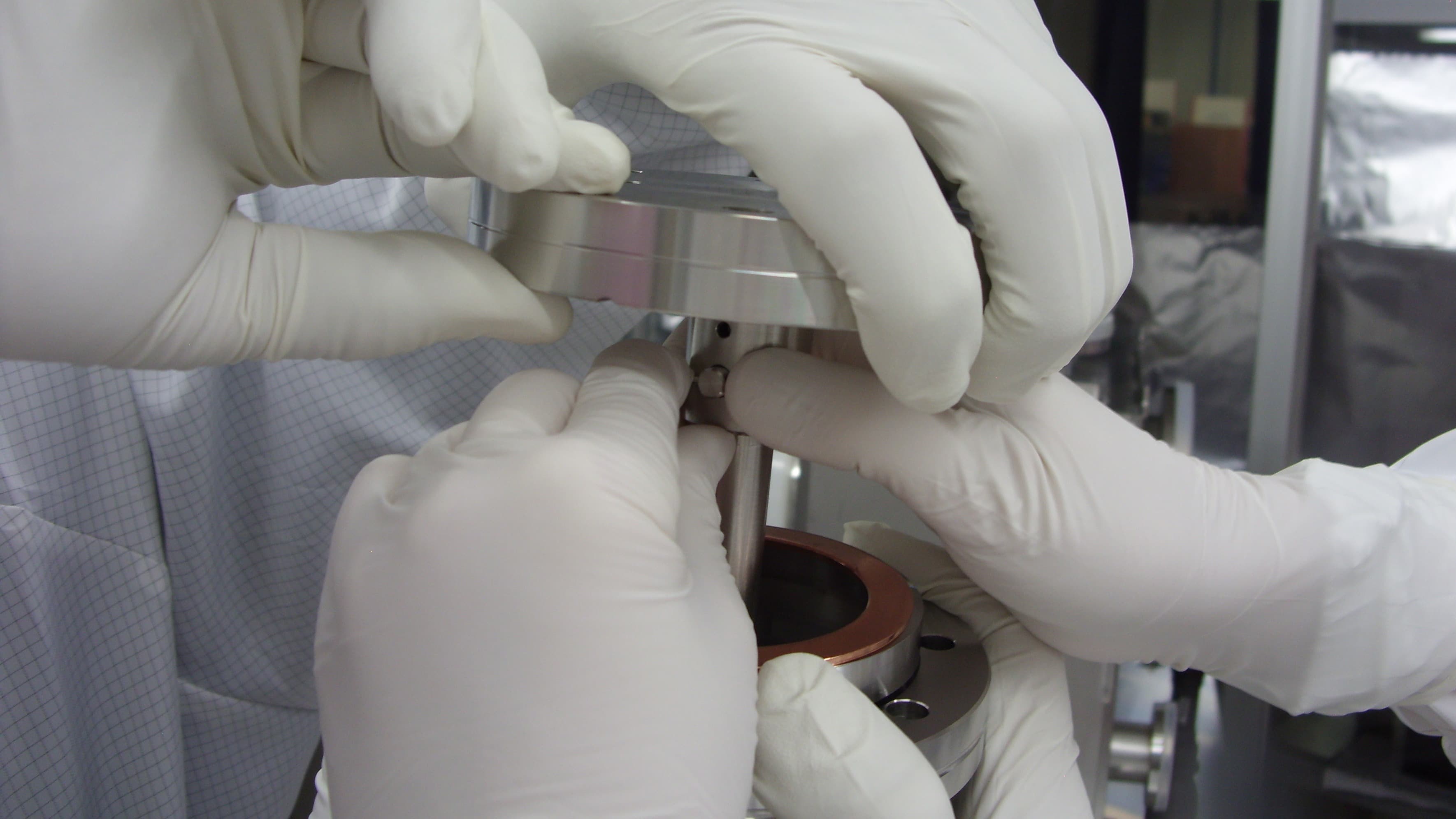

  • Montage eines schwer zugänglichen Bauteils im Reinraum
    Montage eines schwer zugänglichen Bauteils im Reinraum

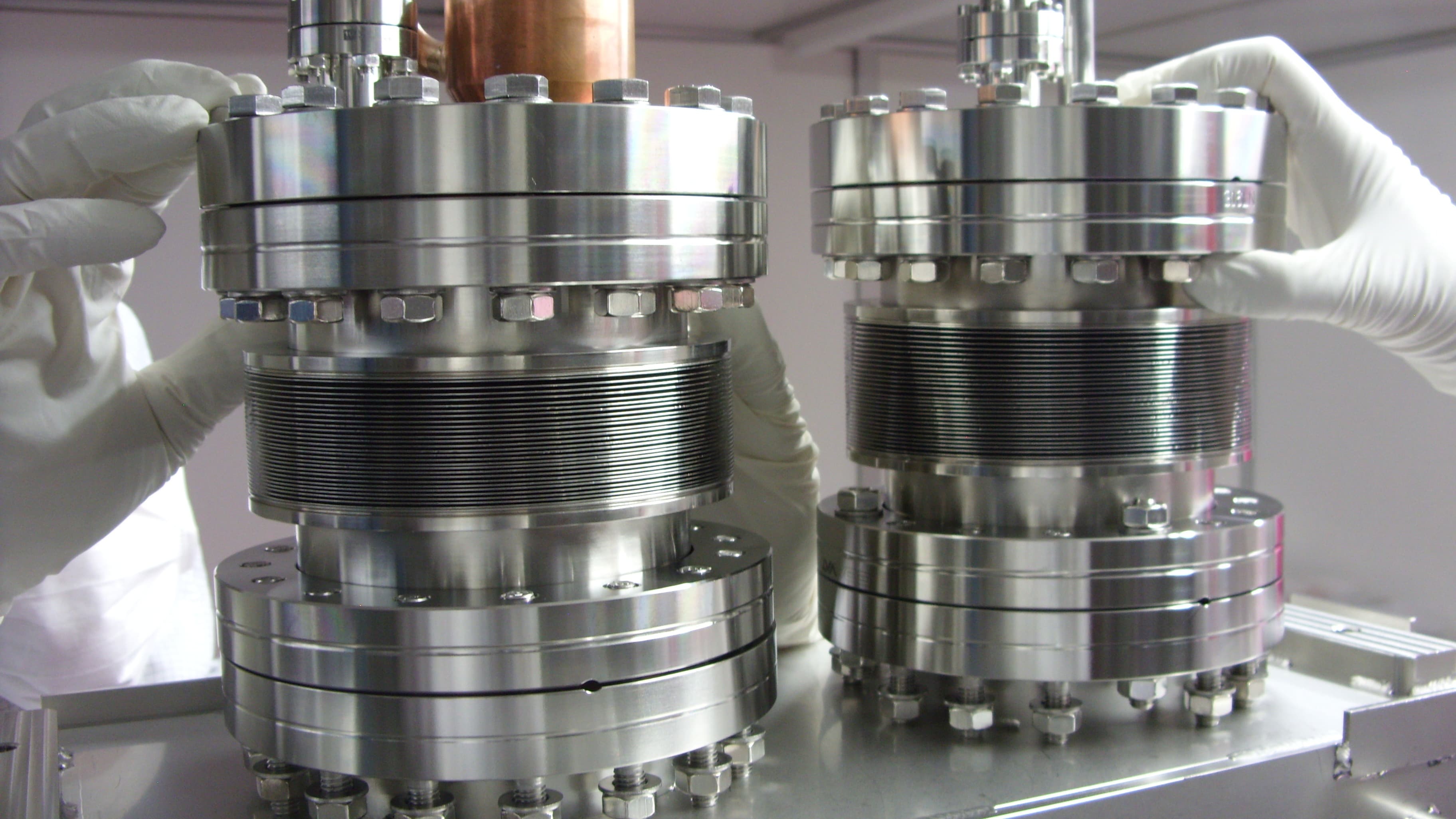

  • Auslösevorrichtung des Sicherheitszylinders oberhalb der Vakuumkammer
    Auslösevorrichtung des Sicherheitszylinders oberhalb der Vakuumkammer

XFEL steht für X-Ray Free-Electron-Laser und ist ein Linearbeschleuniger, der sich nach Fertigstellung in einem 3,4 km langen Tunnel bei Hamburg befindet. Mit Hilfe der hier erzeugten Röntgenblitze werden ganz neue Einblicke in der Medizin und den Materialwissenschaften erwartet.

Vor der Experimentierlinie des XFEL steht ein Ultrahochvakuum (UHV) System. REUTER TECHNOLOGIE hat diese Front Ends, so genannte Elektronen-Stop-Einrichtungen, gemeinsam mit dem Kunden entwickelt, hergestellt, im Reinraum montiert, partikelarm gereinigt und geprüft.

Die Front Ends bestehen aus zum Teil mehreren Vakuumkammern, in denen Absorber zum Stoppen des hoch energetischen Röntgenstrahles eingebaut sind. Diese Absorber bestehen aus sauerstofffreiem Kupfer vakuumdicht verlötet mit Borcarbid und der Wolfram-Schwermetall-Legierung DENSIMET. Neben dem präzisen Hochtemperaturlöten dieser anspruchsvollen Werkstoffkombinationen sind ebenfalls hohe Anforderungen an die Schweißarbeiten der Edelstahl-Vakuumkammern zu erfüllen.

Die gesamte Einrichtung ist Ultrahochvakuum dicht gefertigt und von Hand im Reinraum von Partikeln in Feinarbeit gereinigt. Auch die Folien zum Verpacken wurden partikelfrei gereinigt und mit Stickstoff geflutet. Die FRONT END Einrichtungen selbst, wurden nach Kundenabnahme im Werk mit Spezialfahrzeugen die mit Luftkissenfederung ausgestattet waren, nach Hamburg an ihren Bestimmungsort gebracht. ImSeptember 2017 erfolgte die Inbetriebnahme.
