Produkt-Highlight SWISSTECH 2019

Zylinderlängsführungen

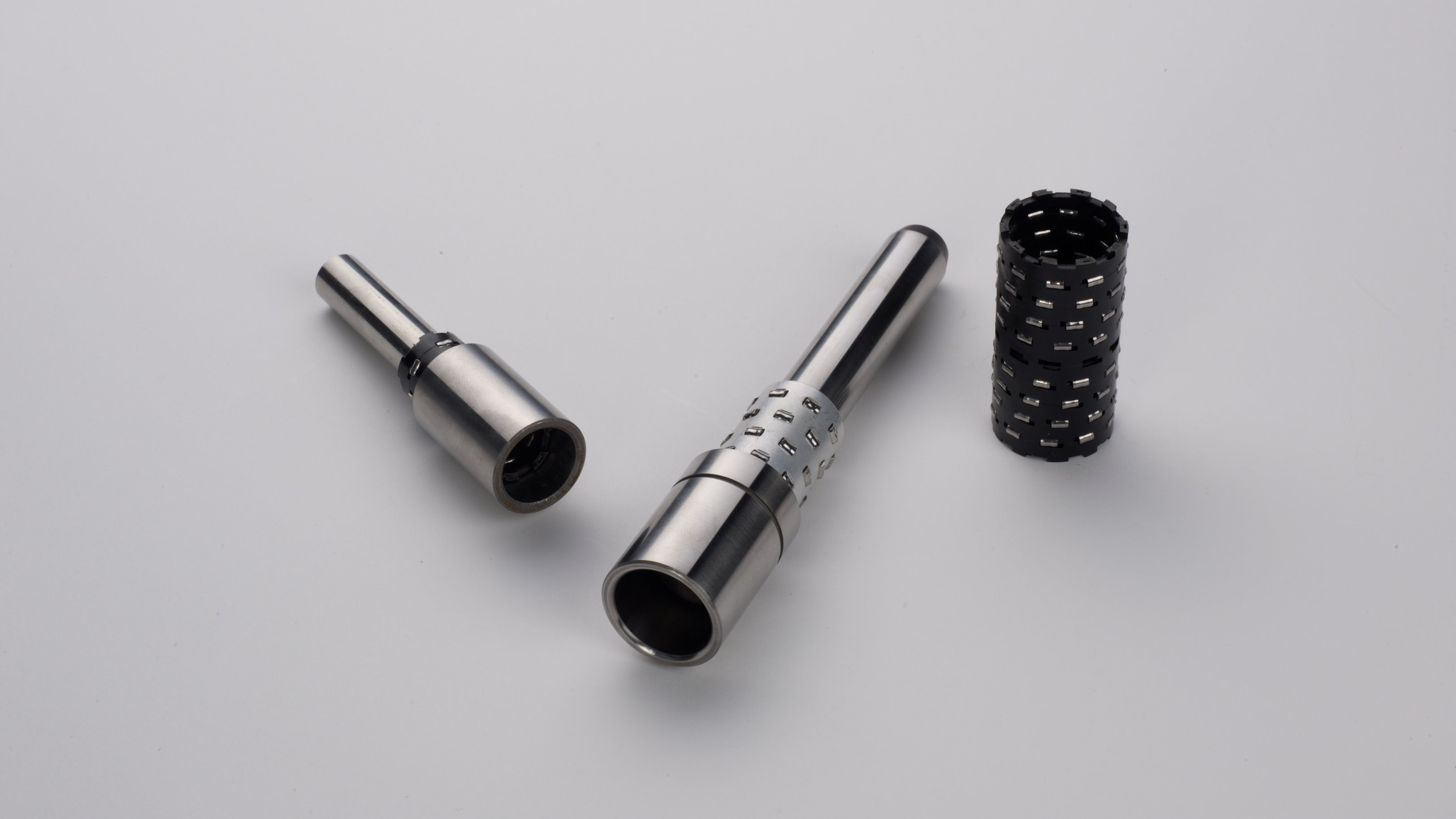

Die TH Rollenführung ist ein Konstruktionselement für den Maschinen-, Apparate-, Werkzeug- und Vorrichtungsbau. Eine komplette Längsführung besteht aus der Führungsbuchse, der Säule und dem passenden Rollenkäfig aus Aluminium, Bronze oder Kunststoff.

  • TH Rollenführung
    TH Rollenführung

Ihre Vorteile

  • Hohe Genauigkeit der Lagerung durch Formgebung der Profilrollen
  • Hohe Belastbarkeit: Eine TH-Profilrolle kann 12-mal höher belastet werden als eine gleich grosse Kugel
  • Lange Lebensdauer durch Linienberührung mit dem Walzkörper
  • Spielfreie und starre Führung bei minimaler Vorspannung
  • Leichter Lauf infolge optimaler Abwälzung



Die Grösse einer Zylinderlängsführung richtet sich nach den gestellten Anforderungen und sollte je nach Höhe der statischen bzw. dynamischen Belastungen angepasst werden. Aufgrund dieser Werte kann die Abmessung des Rollenkäfigs anhand der Tragzahlen pro Rollenbahn ermittelt werden. Für den Einbau sind die Hubgeschwindigkeit, die Last, der Vorspannwert und mögliche Momentkräfte zu berücksichtigen. Damit alles ideal läuft, sollten alle Führungselemente sauber sein. In eingebautem Zustand sollte sich der Rollenkäfig immer innerhalb der Buchse und Säule bewegen, wobei zu beachten ist, dass der Rollenkäfig nur den halben Weg zurücklegt. Um ein mögliches axiales Wandern zu verhindern, sollte der Rollenkäfig durch geeignete Anlaufflächen wie Wellenschultern oder Anlaufscheibe gesichert werden.
